ZYBG矿用管道抑爆装置瓦斯抽放管道喷粉抑爆装置
ZYBG矿用管道抑爆装置组成：
ZYBG矿用管道抑爆装置主要适用于瓦斯抽放管道、排空管、发电用瓦斯输送管道上，能够快速扑灭爆炸火焰，将爆炸抑制在最小范围内，减少灾害损失。
山东矿安机电有限公司-刘经理18053725291 0537-3155291

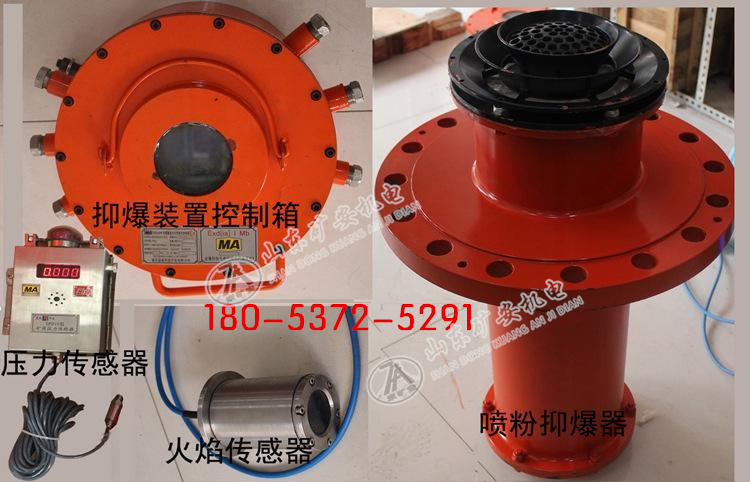

ZYBG矿用管道抑爆装置是由火焰传感器、信号控制器、喷粉抑爆器、直流电源等组成。
ZYBG矿用管道抑爆装置--火焰传感器
采用GHHZ5型矿用本安型火焰传感器，该传感器是采用紫外光敏器件，金属防护壳，光敏管组合形式是采用2个不同波段的紫外光管组成，能够及时探测到火焰信息，并转换成可用的控制器输入信号。
ZYBG矿用管道抑爆装置--信号控制器
采用 ZYBG-12K 矿用本安型管道抑爆装置控制器，该控制器采用一体式主控板。采用单片机控制，具有有电源指示、控制器触发显示功能，通过处理传感器信息，输出信号控制与触发抑爆器。
ZYBG矿用管道抑爆装置--喷射抑爆器
采用 ZYBG-Y 型矿用本安型管道抑爆器，该抑爆器储存有干粉灭火剂，用储压喷射方式，由信号控制器进行控制，可以快速打开、喷撒干粉灭火剂，达到抑制和扑灭爆炸火焰的目的。
ZYBG矿用管道抑爆装置--隔爆兼本安直流电源
采用 KDY660/18B 型矿用隔爆兼本安直流电源，该电源可以将煤矿井下通用的127V 交流电源，变换成直流10V/2A 的输出，提供给喷粉抑爆装置使用。
ZYBG矿用管道抑爆装置 执行标准 GB3836-2010、Q/NSB010-2012
当管道内发生瓦斯爆炸时，火焰传感器会接受到火焰信号，通过光电变换，产生电信号输给控制器，控制器经过处理后，再输出一个电信号给抑爆器，通过电子触发装置,打开抑爆器的密封膜片，使得抑爆器中存储的干粉灭火剂，在压力的作用下快速的喷射出来，大面积覆盖火焰，起到扑灭火焰的效果。
ZYBG矿用管道抑爆装置技术特性
性能特点
a）具有安全防护性能：采用本质安全型技术设计，通过了防爆 Exia I Ma 等级认证。
b）具有工作稳定性能：可以保证长期工作无误动作，开启迅速，质量可靠。
c）具有环境适应性能: 适应于湿热、高温、低温、振动、冲击等各种环境条件。
e）具有系统自检性能: 有电源指示、电源欠压显示、抑爆器通断检测显示等功能。
ZYBG矿用管道抑爆装置技术指标
3.2.1 火焰传感器
3.2.1.1 响应时间≤5ms
3.2.1.2 响应条件
a) 无火焰(在密封环境中) ---不触发
b) 1 烛光火焰(5m 处)---触发
c) 响应时间≤5ms。
d) 工作电压：5-12V 工作电流：46-120mA
e)静态输出电压：≤0.2V 输出电流：≤0.05mA
动态输出电压：4.5-5.5V 输出电流：4-6mA
f) 感光灵敏度：5m 远处 1 烛光的火焰（火焰直径 1cm，高 5cm）
g）重量：8.2kg
